Jak 55
Sovětský akrobatický letoun Jak 55 je v současné době velmi častou předlohou pro konstrukci a stavbu dobrého akrobatického modelu. Téměř každý renomovaný výrobce stavebnic modelů jej má ve svém sortimentu. Díky aerodynamickému tvaru trupu a odpovídajícím proporcím nosných ploch skutečného letounu je pak i jeho model, po nutných konstrukčních úpravách, velmi obratným akrobatickým letounem.
Začátkem roku 2009 jsem se proto rozhodl si tento model konstrukčně navrhnout a postavit sám. Zvolil jsem k jeho pohonu nový motor DLE 55, který v této době byl novinkou na trhu. Při návrhu modelu jsem chtěl, aby model byl schopen zalétnout všechny klasické a 3D obraty a mohl létat jak za klidu, tak i za větru, který v posledních létech fouká prakticky pořád.
Konstrukční a stavební provedení nosných ploch modelu nečinilo žádné problémy. Konstrukční a stavební řešení trupu bylo náročnější, protože tvar trupu přechází z kruhového průřezu krytu motoru po modifikovaný ovál a rovnými boky. Také vyřešení navázání kořenové části křídla k tvaru trupu si vyžádalo trochu přemýšlení.
Model je klasické stavby z topolové, březové překližky a balzy. Celý potah modelu je proveden nažehlovací folií ORACOVER, znaky jsou vystřihnuty ze samolepící folie.
Model jsem dokončil koncem března letošního roku a 5. dubna jsem s modelem šel poprvé do vzduchu. Model splnil letovými vlastnosti mé očekávání, létá skutečně velmi dobře. Letos už má za sebou 80 startů po 10 min.
Parametry Jak 55 a vnitřní vybavení:
- Rozpětí modelu: 2 340 mm
- Délka trupu: 2 050 mm
- Kompletní letová hmotnost modelu: 7 900 g.
- Motor: DLE 55
- Vrtule: BAMBULA 23/10
- Směrovka: HS 645 MG – 2x
- Výškovka: HS 645 MG – 2x
- Křidélka: HS 625 MG – 2x
- Plyn motoru: HS 422 – 1x
- Přijímač: FUTABA Fasst 2,4 GHz – 7 k
- Vypínače mechanické: 2 x
- Zdroj pro Rx: NiCd Sanyo 1 700 mA – 5x
- Zdroj pro zapalování: NiCd 1 700 nA Sanyo – 4 x

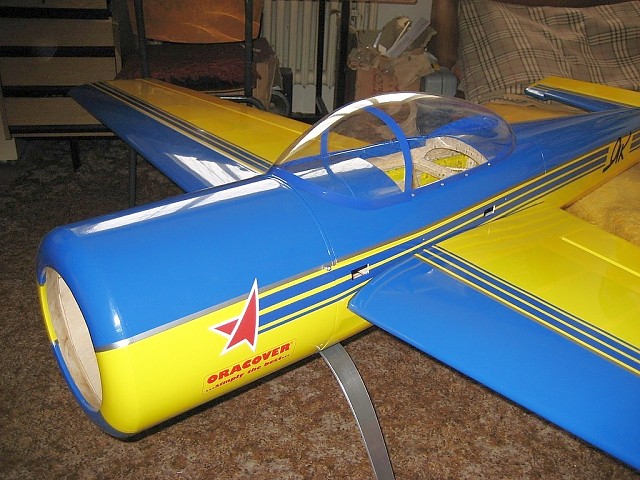

Kryt motoru je stočen z březové překližky síly 0,6 mm. Oblý tvar předku krytu je zhotoven z balzy.
Na letišti v Babicích

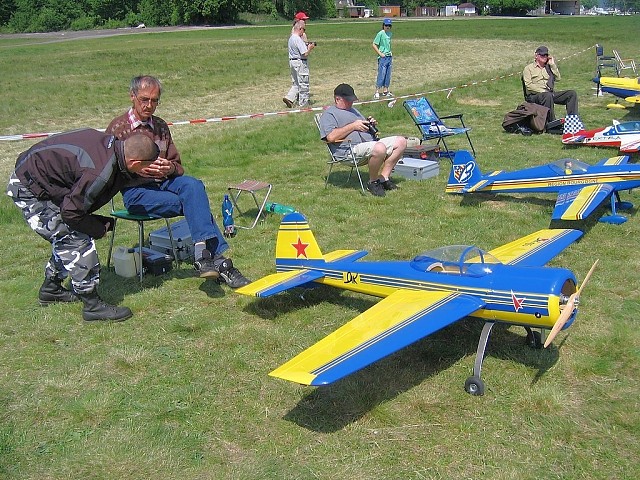

Zahájení sezóny Vyškov 2009.
Vyškovský slet 2009.
