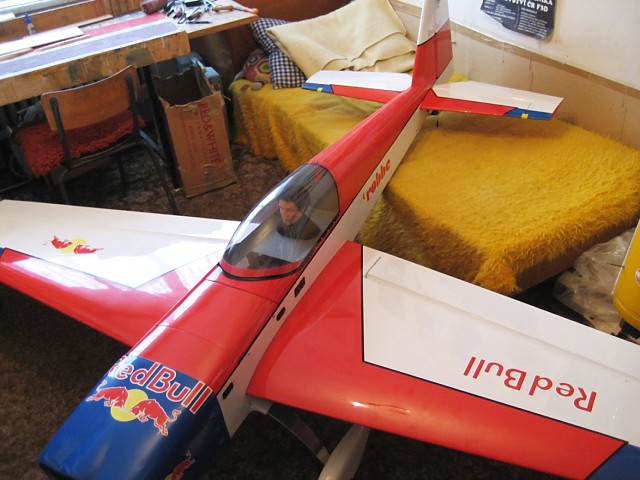

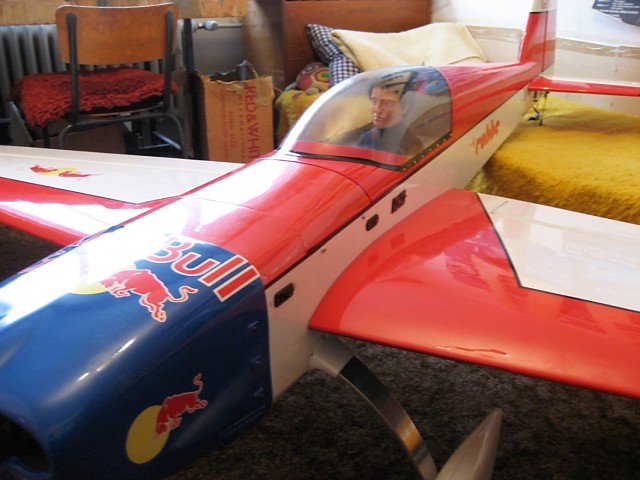

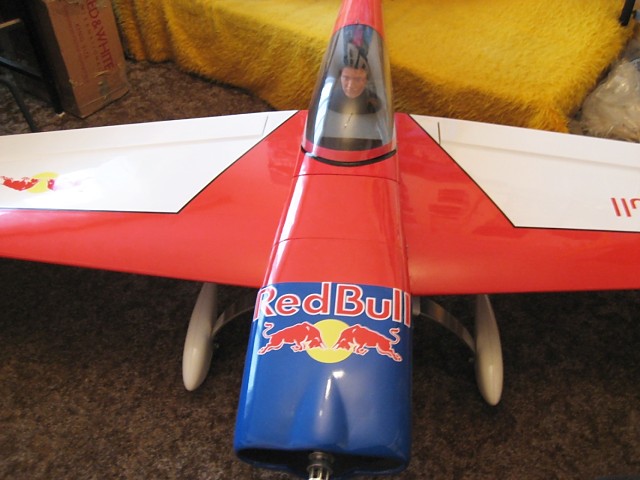

EXTRA 330S na sezonu 2010
Jedním z mých nových akrobatických modelů na sezonu 2010 a další, je EXTRA 330S. Základem modelu je kompletně rekonstruovaný model ze stavebnice CA Model, konstrukce Chipa Hyda, špičkového amerického pilota. Důvodem zásadní rekonstrukce modelu byly křídla s relativně malou hloubkou a velkou štíhlostí, s relativně malou nosnou plochou k celkové letové hmotnosti modelu. Pro létání klasické akrobacie na vyšší rychlosti byl tento model vynikající. Při létání 3D obratů na menších letových rychlostech a větších výchylkách řídících kormidel docházelo u tohoto modelu k náhlému utržení proudnic na konci křídel a k prudkému pádu do neřízených výkrutů, nebo do vývrtky bez předchozího náznaku tohoto stavu. Při jednom takovém pádu došlo letos v létě v poškození tohoto modelu.

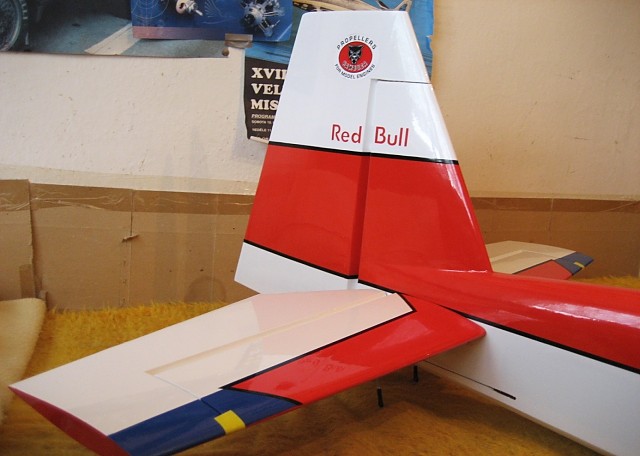

Vzhledem k tomu, že jinak byl model ve stavebnici solidně zpracován a dobře pevnostně dimenzován, rekonstruoval jsem model tak, aby se s ním dala spolehlivě létat 3D akrobacie. Po odstranění nažehlovací folie byl celý model mimo původních křídel opraven a patřičně upraven pro použití motoru DL 100. Zhotovil jsem úplně nová křídla s větší hloubkou ve středu křídla a na jeho konci, s optimálním poměrem jeho zúžení. Celková nosná plocha původních křídel byla 114 dm2, nově zhotovená křídla mají celkovou nosnou plochu 133 dm2, tedy o 19 dm2 větší. Na svých modelech, které konstruuji, mám ověřen optimální poměr mohutnosti ocasních ploch modelu Avop=0,56. Abych dosáhl této mohutnosti při použití výškovky se stejnou plochou, jako s původními křídly, potřebné zvětšení ramene VOP jsem realizoval jejím prodloužením posunutím SAT nového křídla dopředu posunutím pouzdra pro spojovací trubku křídel o potřebnou vzdálenost dozadu již při konstrukčním návrhu nového křídla. Novou povrchovou úpravu modelu jsem zhotovil potažením modelu nažehlovací folií Oracover, nápisy a loga se samolepící folie, kryt motoru je nalakován.
Parametry hotového modelu:
- Rozpětí: 2 700 mm
- Celková délky trupu bez kužele: 2 430 mm
- Celková hmotnost kompletního modelu s prázdnou nádrží: 12 100 g.
- Motor: DL 100
- Použité vrtule: PT 27/10, Bambula 26/12
- Celková nosná plocha modelu : 158,3 dm3
- Plošné zatížení modelu s prázdnou nádrží dle FAI: 76,4 g/dm2
Použitá řídící souprava : Vysílač: FUTABA FX- 30 2,4 Ghz Přijímač: FUTABA Fasst 6014 2,4 Ghz

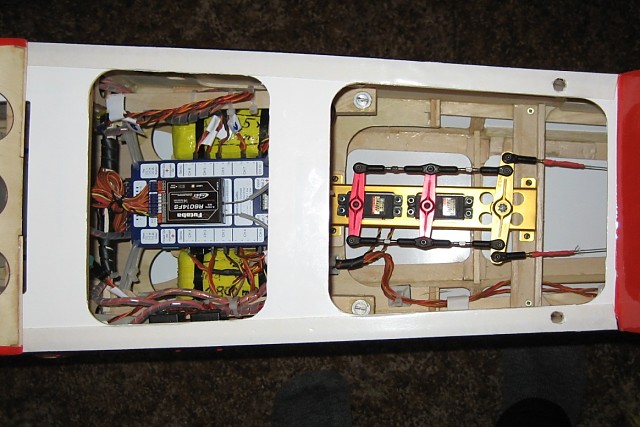

Osazení modelu:
- Křidélka 4 x HS 5985 MG
- Výškovka 2 x HS 5985 MG
- Směrovka 2 x HS 5955TG
- Plyn 1 x HS 5625 MG
- Sytič 1 x HS 81MG
- EMCOTEC DPSI 2001RV Elektronický vypínač 4 x
- Napájecí zdroje Rx: 2 x NiCd Sanyo 1700 mA
- Zapalování: 1x NiCd Sanyo 1700 mA
